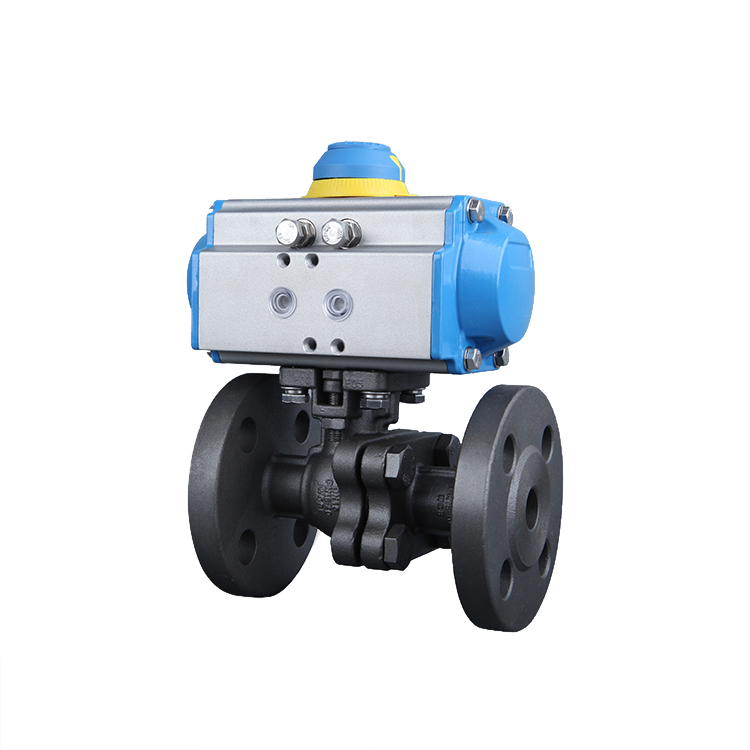

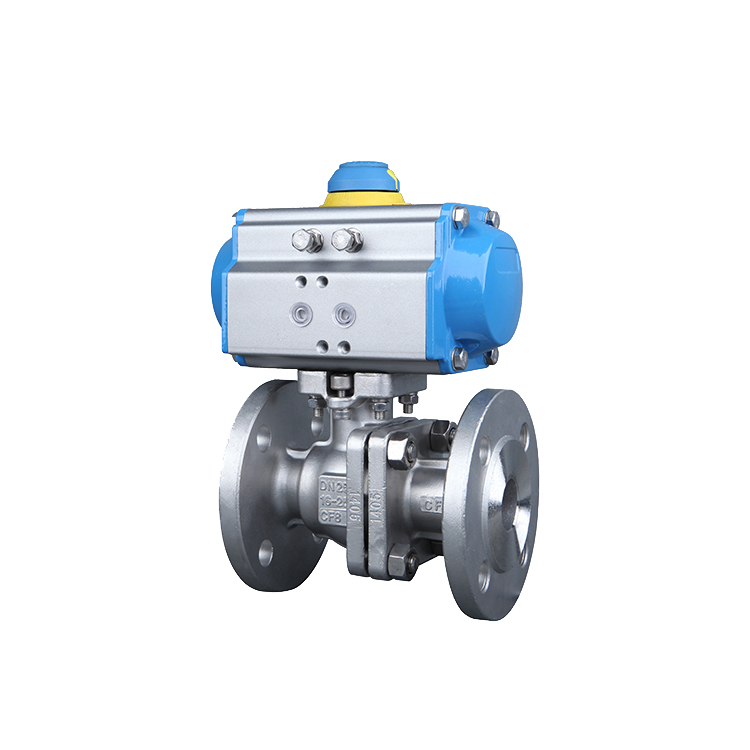

Q641型法蘭直通式氣動球閥

Q641氣動球閥適用于工業管道上，作為啟閉裝置，氣動球閥是由 QZ 型氣動執行機構和 Q641 型法蘭直通式球閥結合組成，球閥是由閥體、空心球體、閥座、閥桿、軸承等組成。氣動執行機構是球閥的驅動裝置，是由箱體、汽缸、活塞、活塞桿、搖桿（或齒條），輸出軸等組成。 Q641 型氣動球閥通過電磁閥控制，實現閥門的開關兩位動作，從而達到管道流量開關作用。該產品廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、煤氣、供排水等系統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用，可實現現場及遠距離操作，也可實現單獨或集中控制。該產品設計先進、結構新穎、功能齊全、安全可靠、維修方便，是一種理想的管路開關控制裝置。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ ZSHV型V氣動調節球閥PN16～PN110 ] 下一個：[Q347H型硬密封固定式球閥]

產品概述


性能參數

性能參數
型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質
Q641F-16C	16	1.6	≤180	水、氣、油
Q641F-25	25	2.5
Q641F-40	40	4
Q641Y-16C	16	1.6	≤425	水、氣、油含顆粒介質
Q641Y-25	25	2.5
Q641Y-40	40	4
Q641F-16P	16	1.6	≤180	硝酸類
Q641F-25P	25	2.5
Q641F-40P	40	4
Q641Y-16P	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25P	25	2.5
Q641Y-40P	40	4
Q641F-16R	16	1.6	≤180	硝酸類
Q641F-25R	25	2.5
Q641F-40R	40	4
Q641Y-16R	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25R	25	2.5
Q641Y-40R	40	4
Q641F-16I	16	1.6	-29～150	水、蒸汽、油品等
Q641F-25I	25	2.5
Q641F-40I	40	4
Q641F-63I	63	6.3

零部件材料

性能參數
型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質
Q641F-16C	16	1.6	≤180	水、氣、油
Q641F-25	25	2.5
Q641F-40	40	4
Q641Y-16C	16	1.6	≤425	水、氣、油含顆粒介質
Q641Y-25	25	2.5
Q641Y-40	40	4
Q641F-16P	16	1.6	≤180	硝酸類
Q641F-25P	25	2.5
Q641F-40P	40	4
Q641Y-16P	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25P	25	2.5
Q641Y-40P	40	4
Q641F-16R	16	1.6	≤180	硝酸類
Q641F-25R	25	2.5
Q641F-40R	40	4
Q641Y-16R	16	1.6	≤450	水、氣、油含顆粒介質
Q641Y-25R	25	2.5
Q641Y-40R	40	4
Q641F-16I	16	1.6	-29～150	水、蒸汽、油品等
Q641F-25I	25	2.5
Q641F-40I	40	4
Q641F-63I	63	6.3

外形及結構尺

PN16主要外形及結構尺寸（mm）
DN	L	D	H	H1	L0	重量/kg
15	130	95	185	39	140	6
20	130	105	189	43	140	7
25	140	115	210	48	158	8
32	165	135	265	58	211	12
40	165	145	260	62.5	211	14
50	200	160	295	76	211	18
65	220	180	340	86	268	26
80	250	195	355	100	268	34
100	280	215	430	131	408	61
125	320	245	465	148	408	104
150	360	280	580	173	543	158
200	457	335	710	219	684	276
250	533	405	790	260	684	425
300	610	460	870	305	684	580

PN25主要外形及結構尺寸（mm）
DN	L	D	H	H1	L0	重量/kg
15	140	95	185	39	140	6
20	152	105	189	43	140	7
25	165	115	210	48	158	10
32	178	135	265	58	211	14
40	190	145	283	62.5	211	16
50	216	160	295	76	247	22
65	241	180	340	86	268	34
80	283	195	355	100	268	40
100	305	230	455	134	408	78
125	381	270	515	148	437	130
150	403	300	600	173	543	195
200	419	360	740	223	684	297
250	568	425	920	283	684	460
300	648	485	955	321	684	700

PN40主要外形及結構尺寸（mm）
DN	L	D	H	H1	L0	重量/kg
15	140	95	185	39	140	7
20	152	105	189	43	140	8
25	165	115	210	48	158	11
32	178	135	265	58	211	15
40	190	145	283	62.5	247	19
50	216	160	295	76	247	22
65	241	180	340	86	268	33
80	283	195	380	100	315	44
100	305	230	455	134	408	84
125	381	270	515	148	543	162
150	403	300	600	173	543	197
200	419	375	740	223	684	342
250	568	445	920	283	684	500
300	648	510	955	321	684	705

PN63主要外形及結構尺寸（mm）
DN	L	D	H	H1	重量/kg
15	140	105	70	210	—
20	152	130	75	250	7.2
25	165	140	85	261	9
32	178	155	100	262	13
40	190	170	115	294	15
50	216	180	130	352	19
65	241	205	155	398	42
80	283	215	180	461	50
100	305	250	210	488	68
125	381	—	—	—	108
150	403	—	—	—	140

外觀尺寸圖
