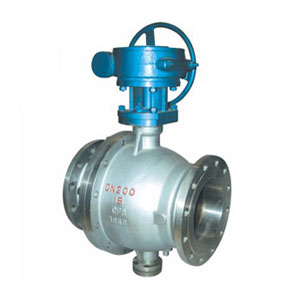

Q347H硬密封固定式球閥

Q347H硬密封固定式球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ QJ41M高溫球閥 ] 下一個：[Q347F美標固定式軟密封球閥]

產品概述

Q347H硬密封固定式球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

產品特點

1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2 、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、該結構球閥應按規定流向使用。

主要用途

廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、醫藥和食品生產中；水電、火電和核電的電力生產系統中；城市和工業企業的給排水、供熱和供氣系統中。

零件材料

Q347H硬密封固定式球閥主要零件材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

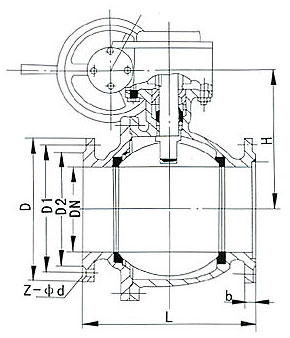

連接尺寸

Q347H-16C硬密封固定式球閥主要連接尺寸(mm)
公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
氣動	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

Q347H-25C硬密封固定式球閥主要連接尺寸(mm)
公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
氣動	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300
