1. 通氣管設置目的 通氣管是建筑排水系統的重要組成部分，重力排水管不工作時，管道內有氣體存在，排水時，廢水、雜物裹著空氣一起向下流動，使管內氣壓發生波動，或為正壓或為負壓。若正壓過大，則對衛生器具存水彎形成反壓，造成噴射、冒溢；若負壓過大，則形成虹吸，造成存水彎水封破壞，這兩種情況都會選成污濁氣體侵入室內。 為平衡室內排水管內的氣壓變化，在布置排水管道時，應同時設置通氣管，其目的有 四大作用： (1) 保護排水管中的水封，防止排水管內的有害氣體進入室內，維護室內的環境衛生； (2) 排除排水管內的腐氣，延長管道使用壽命； (3) 降低排水時產生的噪聲； (4) 增大排水立管的通水能力。

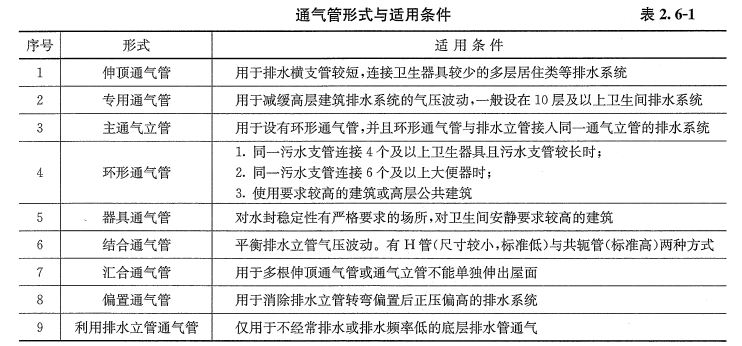

2. 各種通氣管定義 常用的通氣管系統見圖2. 6-1 。 (1) 伸頂通氣管：排水立管與最上層排水橫支管連接處向上垂直延伸至室外通氣用的管段。美國規范稱為“立管通氣管”。 (2) 專用通氣管：與排水立管連接，或同時與環形通氣管連接，為排水立管內或包括排水橫支管內空氣流通而設置的垂直通氣管道。美國規范稱為“通氣立管”。 (3) 環形通氣管：在多個衛生器具的排水橫支管上，從最始端衛生器具的下游端接至專用通氣管的通氣管段。 (4) 器具通氣管：從衛生器具存水彎出口端接至專用通氣管或環形通氣管的管段。 (5) 結合通氣管：排水立管與通氣立管的連接管段。普通H 管有返流現象，有條件時采用共扼管，管道井較小時采用防返流H 管。 (6) 主通氣立管：連接環形通氣管和排水立管，為排水橫支管和排水立管內空氣流通而設置的垂直管道。 (7) 匯合通氣管：連接數根通氣立忤或排水立管頂端通氣部分，并延伸至室外接通大氣的通氣管段。 (8) 偏詈通氣管：排水立管轉彎后向下端接出的通氣管段，并接至專用通氣管或伸頂通氣管。 (9) 利用排水立管通氣眢：從最下層單獨排水支管接出的環形通氣管連接至排水立管的管段。
|
